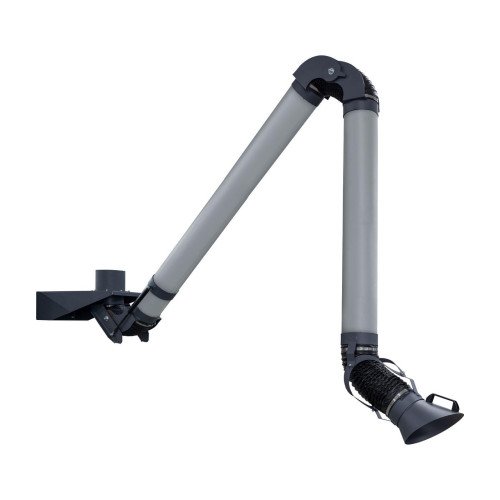

Витяжний пристрій ВУ-160 / під опорою 4 метри

Розміщення - над опорою (кронштейном).
Витяжний пристрій :
Діаметр воздуховодів - 160 мм, макс. радіус раб. зони - 4 метри
Призначення
Витяжний пристрій призначений для уловлювання та видалення різних видів диму і пилу, а також т.п. шкідливих речовин, що виділяються при зварювальних роботах. Витяжний пристрій може вловлювати забруднене повітря на висоті перевищує висоту своєї установки.
Витяжний пристрій експлуатується в складі системи витяжної вентиляції, а також може підключатися безпосередньо до індивідуального вентилятору або до фільтру повітря. Температура переміщуваної повітряного середовища не повинна перевищувати +70 град С.
Конструкція
Витяжний пристрій має порожнисту конструкцію, яка забезпечує підтримання високого рівня повітряного потоку без турбулентностей, виключає накопичення частинок бруду і зменшує втрати тиску.

Витяжний пристрій складається:
з жорстких і гнучких повітроводів, зовні яких розташований опорний механізм;
монтажного кронштейна з поворотною муфтою і монтажним фланцем, які дозволяють закріпити сам пристрій, встановити індивідуальний вентилятор або підключити воздуховод;
круглої Воздухопріемние воронки (D = 350мм), яка може повертатися на кут до 90 град від осі в горизонтальній і вертикальній площині.
Важелі виконані з листової сталі і пофарбовані високоякісною порошковою фарбою. Гнучкі з'єднання виконані з ПВХ.
Для регулювання витрати повітря витяжний пристрій забезпечений заслінкою
